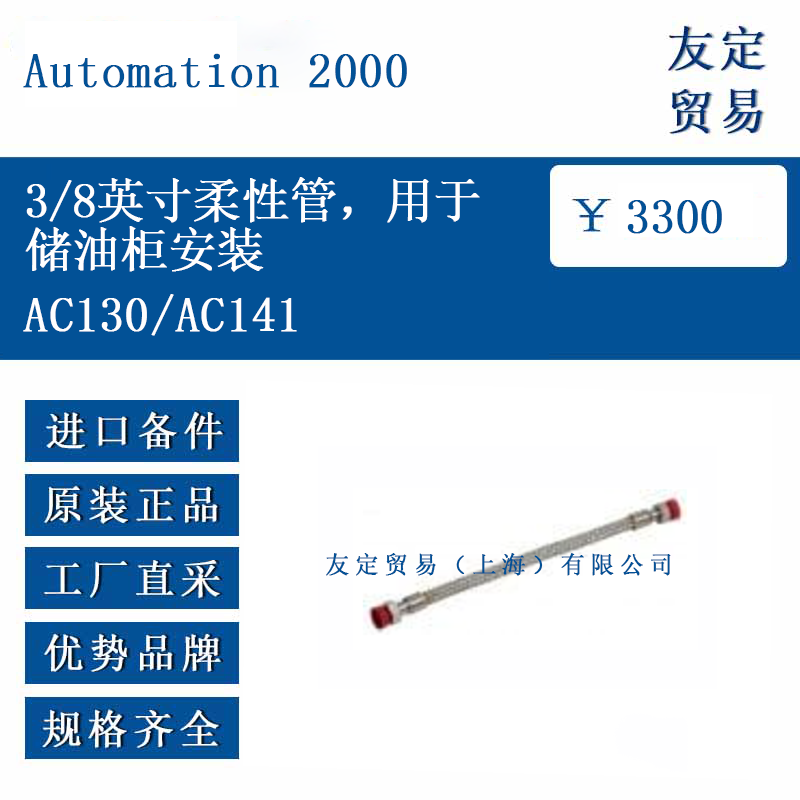

Automation 2000 AC130/AC141 3/8英寸柔性管，用于储油柜安装

Automation 2000 AC130/AC141 3/8英寸柔性管（储油柜安装专用）详细资料

Automation 2000 AC130/AC141 3/8英寸柔性管是专为储油柜系统设计的​​高可靠性柔性连接元件​​，其核心功能是通过柔性结构补偿储油柜与其他设备（如变压器本体、阀门、传感器或管道系统）之间的相对位移（如热膨胀、机械振动），同时确保液体（如绝缘油、润滑油）或气体的安全传输。该柔性管采用多层复合结构与耐油/耐腐蚀材料，解决了传统刚性管道因热胀冷缩、振动冲击导致的泄漏或断裂问题，广泛应用于电力变压器储油柜、工业油箱、液压系统等对连接可靠性要求严苛的场景。

​​一、产品定位与核心价值​​

AC130/AC141 柔性管的定位是“储油柜系统的柔性连接解决方案”，其核心价值体现在以下三点：

1. ​​位移补偿能力​​：通过柔性结构（如螺旋钢丝增强层）吸收储油柜因温度变化（如-40℃至+85℃）或机械振动（如变压器运行时的低频振动）产生的轴向/径向位移（补偿量≥±50mm）；

2. ​​密封与耐介质性​​：内层材料需与储油柜内的绝缘油（如矿物油、合成油）或气体（如SF₆）完全兼容，确保长期使用无泄漏（泄漏率≤0.1mL/h）；

3. ​​安装便利性​​：采用标准化接口（如螺纹、法兰、快速接头），支持快速与储油柜及其他设备对接，降低施工与维护成本。

​​二、核心结构与材料设计​​

AC130/AC141 柔性管的结构采用​​多层复合设计​​，各层功能分工明确，核心组件包括：

1. ​​内层（介质接触层）：耐油/耐腐蚀材料​​

内层直接与储油柜内的介质（绝缘油、气体）接触，需具备优异的耐化学性、抗溶胀性及低摩擦系数。根据介质类型（油类或气体），内层材料可选：

• ​​丁腈橡胶（NBR）​​：适用于矿物油、变压器油等烃类介质，耐油膨胀率≤3%（100℃×72h），表面光滑（Ra≤0.8μm），减少介质流动阻力；

• ​​氟橡胶（FKM）​​：适用于含添加剂的合成油或高温环境（≤200℃），耐油溶胀率≤1%（150℃×72h），耐老化性能优异（寿命≥10年）；

• ​​聚四氟乙烯（PTFE）​​：适用于高清洁度场景（如半导体行业绝缘油），耐强腐蚀（酸、碱、溶剂），表面能极低（≤18mN/m），几乎无介质附着。

2. ​​增强层：抗压与抗疲劳核心​​

增强层采用​​螺旋缠绕钢丝​​或​​芳纶纤维编织层​​，通过力学结构设计提升柔性管的抗压强度与抗疲劳性能：

• ​​钢丝增强层​​：采用高碳钢丝（直径0.1-0.3mm）螺旋缠绕（螺距2-3mm），抗拉强度≥800MPa，可承受工作压力1-10MPa（AC130）或10-20MPa（AC141）；

• ​​芳纶纤维层​​：采用芳纶1414纤维（密度1.44g/cm³）编织（密度8-12锭/英寸），抗拉强度≥3000MPa，重量仅为钢丝的1/5，适用于轻量化场景（如高空储油柜连接）。

3. ​​外层（防护层）：耐候与机械保护​​

外层需抵御外部环境（如紫外线、臭氧、机械碰撞）的侵蚀，同时提供表面耐磨性。常用材料包括：

• ​​氯丁橡胶（CR）​​：耐臭氧老化≥1000小时（符合ASTM D1149），耐紫外线（UV）老化≥500小时（QUV试验），适用于户外储油柜；

• ​​聚氨酯（PU）​​：耐磨损性能优异（磨耗量≤0.05cm³/1.6km），耐低温（-50℃）无脆化，适用于寒冷地区；

• ​​PVC（聚氯乙烯）​​：成本低、耐化学性好（耐酸/碱），适用于一般工业环境（非极端温度）。

4. ​​密封结构：端面与整体双重防护​​

柔性管两端采用​​金属法兰​​或​​螺纹接头​​与储油柜及其他设备连接，关键密封设计包括：

• ​​端面O型圈​​：采用氟橡胶（FKM）或丁腈橡胶（NBR）O型圈（截面直径3-5mm），压缩率15%-20%，确保接头处无泄漏；

• ​​整体缠绕密封​​：部分型号（如AC141）在增强层与外层间增加一圈弹性体（如硅橡胶），通过整体缠绕工艺实现“无接头”密封，避免传统法兰接头的泄漏风险。

​​三、核心技术与性能参数​​

AC130/AC141 3/8英寸柔性管的关键技术与性能参数如下：

1. ​​尺寸与兼容性​​

• ​​内径​​：3/8英寸（9.525mm）；

• ​​外径​​：AC130（12.7mm）、AC141（15.875mm）；

• ​​长度​​：标准长度1000mm（可定制500-5000mm）；

• ​​接口匹配​​：支持M16-M30螺纹（GB 5782）、DN25-DN50法兰（ANSI B16.5、DIN 2501）及快速接头（如SMC、Festo）。

2. ​​力学性能​​

• ​​工作压力​​：AC130（1-10MPa）、AC141（10-20MPa）；

• ​​爆破压力​​：AC130（≥30MPa）、AC141（≥60MPa）；

• ​​弯曲半径​​：最小弯曲半径≥5倍外径（AC130≥63.5mm，AC141≥79.4mm），可适应储油柜的紧凑安装空间；

• ​​抗振动​​：可承受10-2000Hz、加速度5g的振动（符合IEC 61373标准），长期使用无疲劳断裂。

3. ​​环境适应性​​

• ​​温度范围​​：AC130（-40℃至+120℃）、AC141（-50℃至+150℃）；

• ​​耐介质性​​：内层材料与绝缘油（如25#变压器油）、润滑油（如ISO VG 46）的相容性≥10年（无溶胀、硬化）；

• ​​耐候性​​：外层材料抗紫外线（UV）老化≥1000小时（QUV试验），抗盐雾（5%NaCl溶液）≥500小时（ASTM B117）。

4. ​​安全与寿命​​

• ​​泄漏率​​：≤0.1mL/h（氦质谱检漏，工作压力下）；

• ​​使用寿命​​：AC130（10年）、AC141（15年）（典型工况下，定期维护可延长至20年）；

• ​​故障预警​​：部分型号集成压力传感器（可选），可实时监测管内压力异常（如破裂前压力骤降），提前触发报警。

​​四、典型应用场景​​

AC130/AC141 柔性管的“柔性补偿+耐油耐压”特性使其在以下储油柜场景中具有不可替代的作用：

1. ​​电力变压器储油柜连接​​

在110kV-500kV电力变压器的储油柜与本体连接中，柔性管可补偿因变压器油温变化（如昼夜温差30℃）导致的储油柜与本体的相对位移（±50mm），避免刚性管道因热胀冷缩断裂，同时吸收变压器运行时的机械振动（如铁芯磁致伸缩引起的低频振动），保障油路密封。

2. ​​工业油箱与泵组连接​​

在大型工业设备（如轧钢机、注塑机）的油箱与液压泵组连接中，柔性管可适应油箱因负载变化引起的晃动（如±20mm位移），同时耐受高压油（10-20MPa）的冲击，避免管道接头因振动松动导致的泄漏。

3. ​​新能源储能系统储油柜​​

在锂电池储能电站的储油柜（用于冷却电解液或绝缘）与电池簇连接中，柔性管需耐受电解液的化学腐蚀（如六氟磷酸锂溶液）及低温环境（-40℃），AC130的氟橡胶内层与聚氨酯外层可长期保持密封，保障储能系统的安全运行。

4. ​​船舶与海洋平台储油系统​​

在船舶的主油箱与发动机燃油泵连接中，柔性管需耐受海水的盐雾腐蚀（5%NaCl溶液）及船舶航行时的高频振动（如10-50Hz），AC141的316L不锈钢增强层与氯丁橡胶外层可有效抵御腐蚀与振动，确保燃油传输的可靠性。

​​五、安装与维护要点​​

为确保AC130/AC141 柔性管发挥最佳性能，安装与维护需注意以下事项：

1. ​​安装前准备​​

• ​​尺寸测量​​：核对柔性管的内径、外径及长度与储油柜接口的匹配性（误差≤±1mm），避免因尺寸偏差导致的安装困难；

• ​​表面清洁​​：使用无水乙醇或专用清洗剂彻底清除储油柜接口与柔性管两端的油污、灰尘（表面粗糙度Ra≤3.2μm），确保密封面无杂质；

• ​​环境检查​​：确保安装环境温度≥5℃（低温下橡胶材料韧性下降，需预热至10℃以上），湿度≤80%（高湿度可能导致橡胶提前老化）。

2. ​​安装操作规范​​

• ​​接头连接​​：螺纹接头需涂抹防咬合剂（如二硫化钼），按对角顺序逐步紧固（扭矩值参考接头规格，如M20螺纹扭矩80-100N·m）；法兰接头需使用专用密封垫片（如PTFE垫片），螺栓紧固力矩均匀（偏差≤10%）；

• ​​位移补偿验证​​：安装完成后，手动推动储油柜或柔性管，确认其可自由补偿±50mm位移（无卡滞或过度拉伸）；

• ​​压力测试​​：安装后需进行压力测试（工作压力的1.5倍，保压30分钟），确认无泄漏（肥皂水检测或氦质谱检漏）。

3. ​​日常维护与更换​​

• ​​定期检查​​：每6个月检查柔性管的外观（有无裂纹、磨损、鼓包）及接头密封状态（有无泄漏痕迹）；

• ​​寿命评估​​：根据工况条件（压力、温度、介质腐蚀性）评估柔性管寿命（AC130典型寿命10年，AC141≥15年），到期后及时更换；

• ​​泄漏处理​​：若发现泄漏，首先检查接头是否松动（重新紧固），若仍泄漏则需更换柔性管（避免强行拆卸导致储油柜接口损伤）。

​​六、安全与合规性​​

AC130/AC141 柔性管符合多项国际与国内安全标准，确保设备在全生命周期内的可靠性：

• ​​行业标准​​：符合SAE J517（液压软管标准）、GB/T 10544（橡胶和塑料软管及软管组合件）；

• ​​石油化工​​：符合SH/T 0305（石油产品铜片腐蚀试验）、GB 31609（食品安全国家标准 食品接触用金属材料及制品）（食品级场景）；

• ​​环保要求​​：生产过程符合ISO 14001（环境管理体系），废弃柔性管可回收率达80%以上（橡胶与金属分离再生）。

综上，Automation 2000 AC130/AC141 3/8英寸柔性管通过多层复合结构设计、耐油/耐腐蚀材料选择及严格的工艺控制，为储油柜系统提供了“高柔性、耐高压、长寿命”的连接解决方案，是电力、工业、新能源等领域储油设备安全运行的关键元件。

对于需要进一步了解或采购相关产品的用户，建议联系友定贸易（上海）有限公司，以获取详细的技术规格和专业的客户支持电话：19101779280
